電容與電感的對稱之美:儲能元件入門

電容儲存電場能量、抗拒電壓突變;電感儲存磁場能量、抗拒電流突變——兩者構成電路理論中最漂亮的對偶結構。本文並排比較兩者的動態方程與能量公式,用一張對偶表一次看懂鏡像對稱。

電容與電感的對稱之美:儲能元件入門

\(\require{physics}\)

電路裡有兩種元件,行為上像是「電的彈簧」和「電的慣性輪」——它們就是電容器(capacitor)與電感器(inductor)。

若你學過電阻,你會習慣 $V = IR$ 這個靜態關係。電容和電感不一樣:它們的電壓與電流之間是微分關係,因此不只是「阻礙」,而是儲存能量

更有趣的是,電容和電感構成一組極其對稱的對偶結構——幾乎每一條關於電容的敘述,都有一條關於電感的「鏡像版本」。這種對稱並非巧合,而是電場與磁場的深層對偶性在電路語言中的投影。

先把力學圖像放在心裡:

  • 電容像彈簧:彈簧被壓縮或拉長時會儲存位能;電容兩端有電壓時,電場也儲存能量。彈簧不會讓位置瞬間跳變,電容也不會讓電壓瞬間跳變。
  • 電感像慣性輪:慣性輪一旦轉起來,不容易瞬間停下;電感中的電流一旦建立,也不容易瞬間改變。硬要改變它的話,就需要很大的電壓。

這個類比不是說電容「真的有彈簧」、電感「真的在轉」,而是說它們在微分方程式與能量形式上扮演類似角色:電容提供「恢復」型的儲能,電感提供「慣性」型的儲能。後面看 RC、RL、LC 電路時,這個圖像會一直回來。

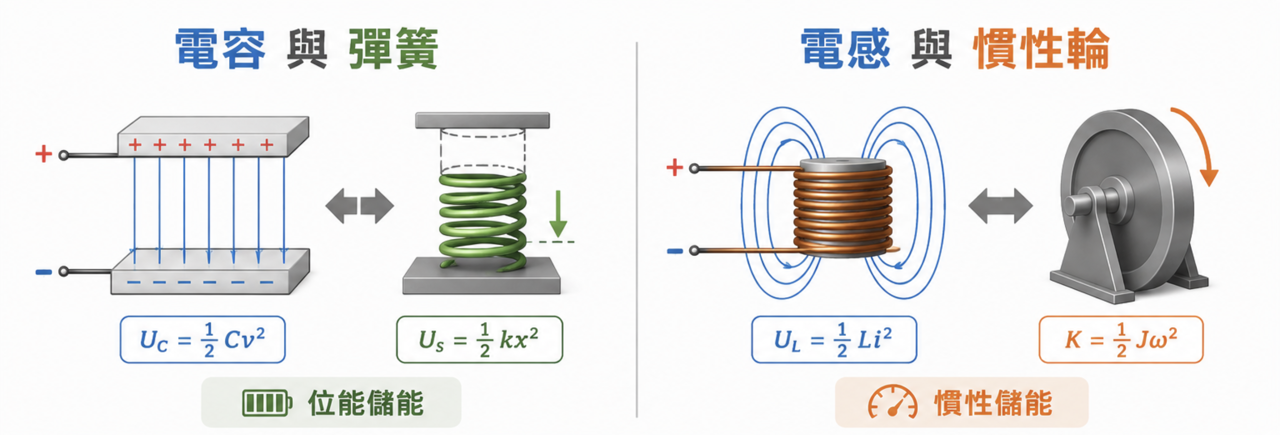

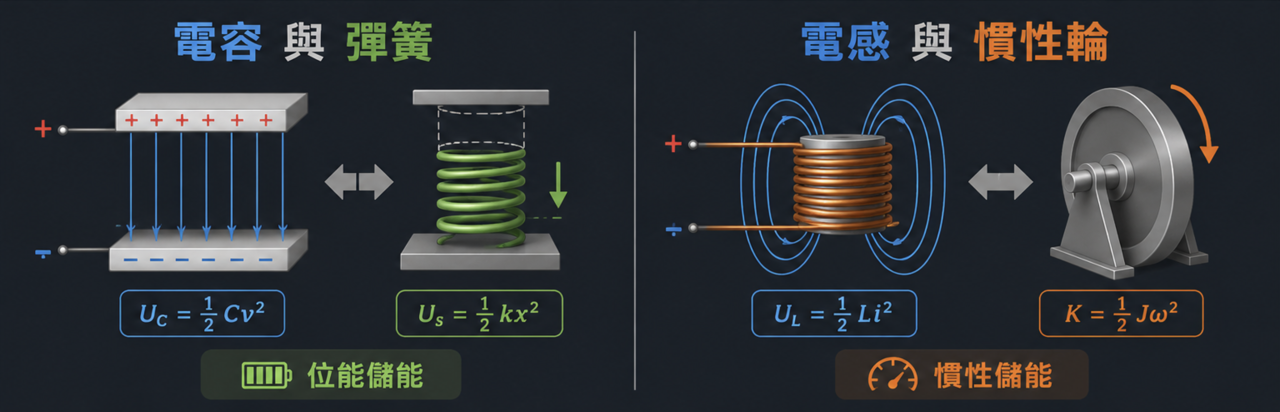

電容與電感的對偶結構示意圖 電容與電感的對偶結構示意圖 圖 1: 電容(左)與電感(右)的對偶結構。電容以電壓 $v$ 為狀態變數,將能量儲存於電場;電感以電流 $i$ 為狀態變數,將能量儲存於磁場。


電容是什麼?

最基本的電容是平行板電容器(parallel-plate capacitor):兩片導體板中間隔著絕緣體(介電質)。當接上電源時,一側極板累積正電荷,另一側累積等量負電荷,中間建立起電場。

基本關係

極板上的電荷量 $q$ 與兩端電壓 $v$ 之間是線性關係:

\[q = Cv\]

比例常數 $C$ 稱為電容(capacitance),SI 單位是法拉(farad,F)。對平行板電容器,$C$ 由幾何結構決定:

\[C = \varepsilon \frac{A}{d}\]

其中 $\varepsilon$ 是介電常數,$A$ 是極板面積,$d$ 是極板間距。面積越大、間距越小,電容越大——這說明 $C$ 描述的是「同樣電壓下,能儲存多少電荷的能力」。

動態方程式

電流的定義是電荷對時間的變化率,$i = \dv{q}{t}$。把 $q = Cv$ 對時間微分($C$ 固定),得到電容最重要的動態方程:

\[\boxed{i = C\dv{v}{t}}\]

這個式子有一個直接推論:電容的電壓不能突然跳變。若 $v$ 在瞬間不連續地跳變,$\dv{v}{t}$ 會趨近無窮大,需要無限大的電流——物理上不可能。因此更精確地說:

理想電容允許電流突變,但不允許電壓突變

能量

電容充電到電壓 $v$ 時,儲存的能量可由功率積分推導。每次送入微小電荷 $\dd{q}$ 需要做功 $\dd{U} = v \dd{q}$,而 $q = Cv$,所以:

\[U_C = \int_0^q v(q') \dd{q'} = \int_0^q \frac{q'}{C} \dd{q'} = \frac{q^2}{2C} = \frac{1}{2}Cv^2\] \[\boxed{U_C = \frac{1}{2}Cv^2}\]

這個能量儲存在極板之間的電場中,而不是電荷本身。


電感是什麼?

電感的幾何原型是線圈(solenoid)。當電流通過線圈時,線圈周圍產生磁場;電流越大,磁場越強,儲存的磁場能量越多。

磁通鏈

要描述線圈「鏈住多少磁場」,需要引入磁通鏈(flux linkage)$\lambda$。對 $N$ 匝線圈,若每匝鏈住的磁通量近似為 $\Phi_B$,則:

\[\lambda = N\Phi_B = N \int_S \vb{B} \cdot \dd{\vb{A}}\]

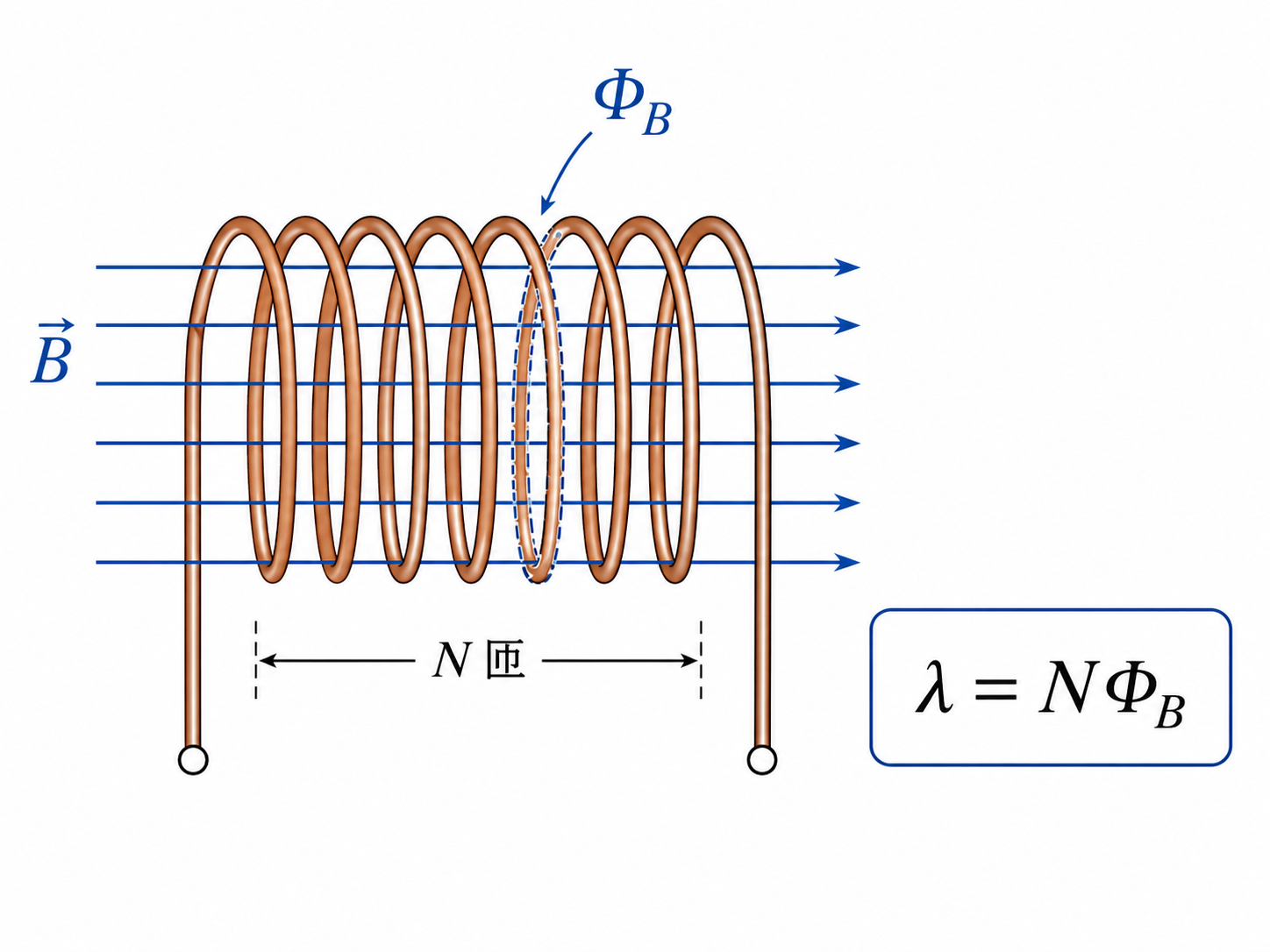

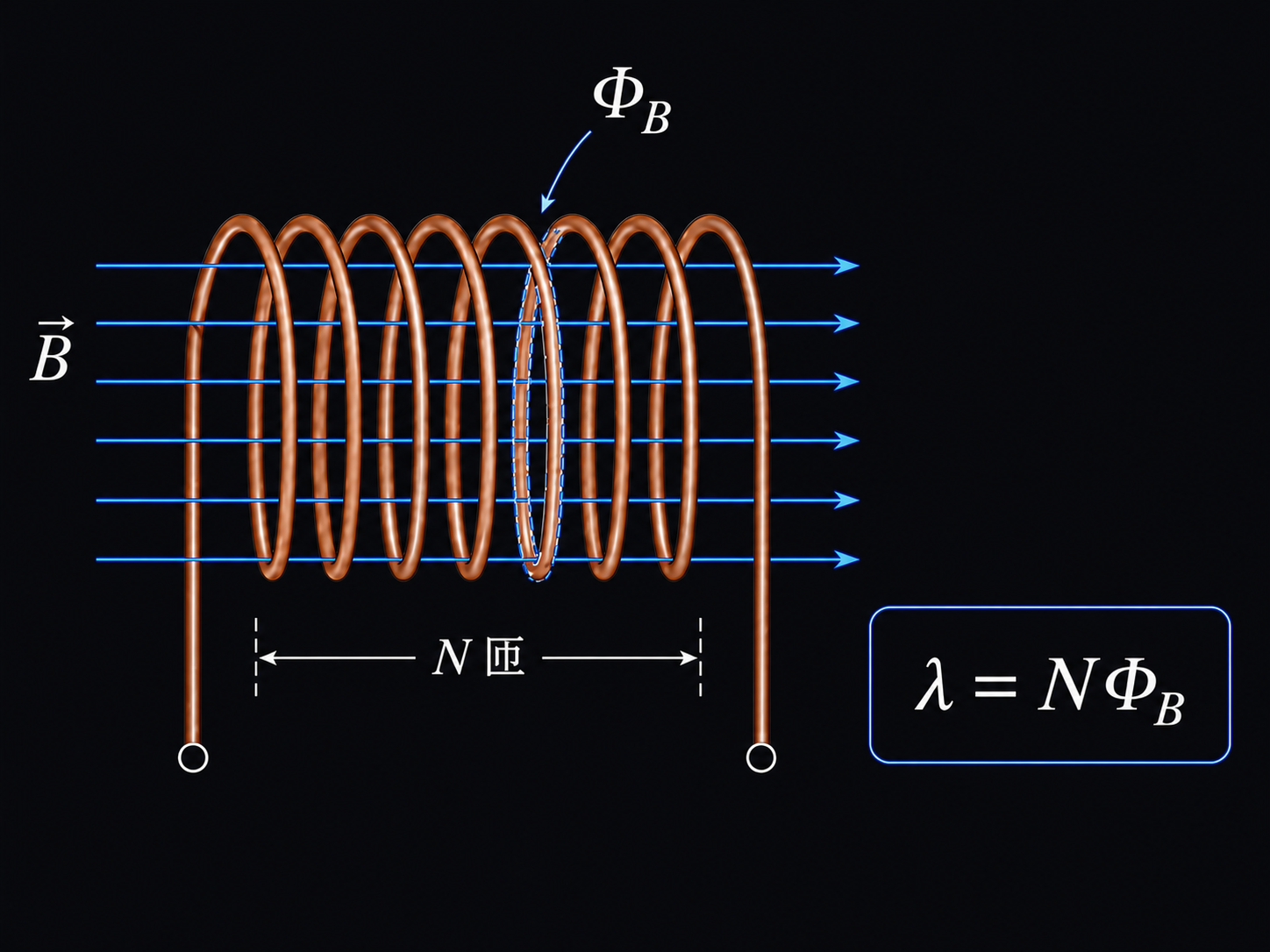

磁通鏈示意圖 磁通鏈示意圖

圖 2: 磁通鏈 $\lambda=N\Phi_B$ 描述線圈實際鏈住的總磁通量。匝數越多、每匝穿過的磁通越大,磁通鏈越大。

線性電感(無鐵芯飽和),$\lambda$ 正比於電流:

\[\lambda = Li\]

比例常數 $L$ 稱為電感(inductance),SI 單位是亨利(henry,H)。

動態方程式

由法拉第感應定律,線圈兩端的感應電動勢等於磁通鏈的變化率。採用電路學的被動符號慣例,電感兩端電壓為:

\[\boxed{v = L\dv{i}{t}}\]

同樣地:電感的電流不能突然跳變。若電流瞬間不連續,$\dv{i}{t}$ 趨近無窮大,需要無限大的電壓——物理上不可能。

理想電感允許電壓突變,但不允許電流突變

能量

電感通電到電流 $i$ 時,儲存的能量由功率積分:

\[\dd{U} = p \dd{t} = v \cdot i \dd{t} = L\dv{i}{t} \cdot i \dd{t} = Li \dd{i}\]

積分得:

\[U_L = \int_0^i Li' \dd{i'} = \frac{1}{2}Li^2\] \[\boxed{U_L = \frac{1}{2}Li^2}\]

這個能量儲存在線圈周圍的磁場中。


對偶表:電容與電感的鏡像結構

現在把兩者並排,對稱性一目了然:

觀點電容電感
電場磁場
幾何原型平行板線圈
「廣義電荷」電荷 $q$磁通鏈 $\lambda$
基本關係$q = Cv$$\lambda = Li$
狀態變數電壓 $v$電流 $i$
動態方程式$i = C\dv{v}{t}$$v = L\dv{i}{t}$
不能突變的量電壓電流
儲能公式$\dfrac{1}{2}Cv^2$$\dfrac{1}{2}Li^2$
DC 穩態行為開路($i = 0$)短路($v = 0$)
高頻極限行為趨近短路趨近開路

直覺口訣:電容怕電壓突變,電感怕電流突變。

這不只是記憶工具而已,其實是直接從動態方程式推導出來的物理事實。


接上電阻之後

把電容或電感接上電阻,就形成最簡單的動態電路。對稱性仍然保持:

  • RC 電路:電容透過電阻放電,電壓以時間常數 $\tau = RC$ 指數衰減
  • RL 電路:電感的電流透過電阻耗散,電流以時間常數 $\tau = L/R$ 指數衰減

兩個電路都產生 $e^{-t/\tau}$ 形式的衰減,「記憶」的量分別是電壓與電流。這個對稱我們會在後續兩篇分別深入探討:充電過程、放電曲線、時間常數的物理意義,以及如何從電路圖一步步推出指數解。


DC 穩態:為什麼電容像開路、電感像短路?

在 DC 穩態,所有量都不再隨時間變化,也就是 $\dv{v}{t} = 0$、$\dv{i}{t} = 0$。

電容:$i = C\dv{v}{t} = 0$。電流為零,就像開路。

電感:$v = L\dv{i}{t} = 0$。電壓為零,就像短路(純導線)。

這可以用能量的語言理解:穩態下,兩端沒有能量在流動,元件只是「靜靜地持有」它儲存的能量(電容持有電壓,電感持有電流)。


總結

問題電容電感
儲存什麼能量?電場能 $\frac{1}{2}Cv^2$磁場能 $\frac{1}{2}Li^2$
抗拒什麼改變?電壓突變電流突變
狀態變數是?電壓 $v$電流 $i$
DC 穩態像什麼?開路短路

電容與電感之間的對稱性,是電路理論裡最漂亮的結構之一。這不只是符號上的對應,而是來自電場與磁場在 Maxwell 方程組中的深層關聯:在相對論框架下,電場與磁場是同一個電磁場張量的不同分量。只是現實世界有電荷、沒有觀測到磁單極,所以這種對稱在完整電磁學裡不是毫無條件的完美鏡像;在集總電路近似下,它才呈現成電容與電感這組漂亮的對偶。

接下來兩篇,我們會分別深入電容與電感的細節:充放電的完整過程、水桶與飛輪的類比、時間常數的物理意義,以及如何從 KVL 一步步推出指數解。


系列文章

① 電容與電感的對稱之美(本篇) ② 電容與 RC 電路:水桶、充放電與時間常數
③ 電感與 RL 電路:磁場的慣性與電流記憶
④ LC 振盪電路:電路中的彈簧質量系統
⑤ 互感與變壓器:兩個線圈的對話
⑥ 阻抗與相位:用 $j\omega$ 看交流電路
