正方體等效電阻（二）：克希荷夫定律的物理根源
克希荷夫定律不是憑空定義的電路規則，而是從電荷守恆與電場保守性推導出來的。本文說明 KCL 與 KVL 的物理根源，以及它們如何讓我們系統性地列出電路方程式。立方晶格等效電阻系列第二篇。
在第一篇，我們用了兩條規則：
- 每條電阻上的電流等於兩端電位差除以電阻值。
- 每個內部節點，流入的電流等於流出的電流。
第一條是歐姆定律（Ohm’s law），大家都熟悉。第二條——克希荷夫電流定律（Kirchhoff’s current law，KCL）——感覺很直觀，但它到底是從哪裡來的？能不能更嚴格地說清楚？
而且解電路還常用到另一條：克希荷夫電壓定律（Kirchhoff’s voltage law，KVL）——繞一個迴路一圈，電壓降的總和為零。
這兩條定律的物理根源，分別是電荷守恆和電場的保守性。
克希荷夫電流定律（KCL）
物理根源：電荷守恆
電荷不能憑空產生或消失。在穩態（steady state）電路中——也就是電流不隨時間變化的情況——電荷也不能在節點處積累。
如果節點 $i$ 有電荷持續流入卻不流出，這個節點就會越來越帶電，電位也會跟著改變，電路就不再「穩定」了。反過來說，一旦電路達到穩態，每個節點的電荷量不再改變，所以流入該節點的電荷速率（即電流）必須等於流出的電流。
KCL 的正式敘述：
對電路中任意節點 $i$，流入電流總和等於流出電流總和：
\[\sum_{\text{流入}} I = \sum_{\text{流出}} I\]若把「從鄰居 $j$ 流向節點 $i$」統一定義為正方向——流出電流（實際方向為 $i \to j$）記為負值——則兩側合併，得到等價的緊湊形式：
\[\sum_{j \sim i} I_{j \to i} = 0 \tag{1}\label{eq2:kcl}\]這裡 $j \sim i$ 表示節點 $j$ 與節點 $i$ 相鄰（兩者之間有電阻直接相連），求和遍歷所有鄰居 $j$。$I_{j \to i}$ 代表從 $j$ 流向 $i$ 的電流；若實際電流方向相反（從 $i$ 流向 $j$），則 $I_{j \to i} < 0$。
用電位表示，從 $j$ 到 $i$ 流過電阻 $R_{ij}$ 的電流是
\[I_{j \to i} = \frac{V_j - V_i}{R_{ij}} \tag{2}\label{eq2:ohm}\]代入式 $\eqref{eq2:kcl}$：
\[\sum_{j \sim i} \frac{V_j - V_i}{R_{ij}} = 0 \tag{3}\label{eq2:kcl-node}\]這就是節點電壓法（node voltage method）的核心方程式。每個未知電位的節點列一條這樣的方程式，就能解出整個電路。
KCL（克希荷夫電流定律）：穩態電路中，任意節點的流入電流總和等於流出電流總和；等價地，以統一正方向定義後，所有鄰居電流的代數和為零（式 $\eqref{eq2:kcl}$）。物理根源：電荷守恆。
圖 1： KCL 的核心圖像：穩態節點不累積電荷，因此流入電流總和等於流出電流總和。
與電流連續性的關係
更深層地說，KCL 是電流連續性方程式（continuity equation）在穩態下的推論：
\[\pdv{\rho}{t} + \divergence \vb{J} = 0 \tag{4}\label{eq2:continuity}\]穩態時 $\pdv*{\rho}{t} = 0$，所以 $\divergence \vb{J} = 0$：電流密度的散度為零，也就是「電流線不會無端消失或冒出」。對任一節點積分，就得到式 $\eqref{eq2:kcl}$。想深入了解連續性方程式與守恆律的關係，可參考 Griffiths《Introduction to Electrodynamics》第 5 章，或 Jackson《Classical Electrodynamics》第 6 章。
把節點附近看成一個控制體積（control volume）：電流連續性方程式說明電荷不能在此無端積累或消失；穩態時散度為零，積分後就得到 KCL——這是「每個節點的電流代數和為零」的深層原因。
克希荷夫電壓定律（KVL）
物理根源：電場是保守場
靜電場（以及穩態電場）是保守場（conservative field）：從點 $A$ 到點 $B$ 做的功與路徑無關，只取決於兩端點。等價地說，沿任意閉合路徑（迴路）做的功為零：
\[\oint \vb{E} \cdot \dd{\vb{l}} = 0 \tag{5}\label{eq2:conservative}\]電位（電壓）正是電場的位能：$V = -\int \vb{E} \cdot \dd{\vb{l}}$。所以沿閉合路徑走一圈，電位的變化量為零——這就是 KVL。
KVL 的正式敘述：
沿電路中任意閉合迴路，所有元件兩端電壓降的代數和為零：
\[\sum_{\text{迴路中的元件}} V_k = 0 \tag{6}\label{eq2:kvl}\]「電壓降」指的是沿著選定的行進方向，元件高電位端減去低電位端的差值（若行進方向與電流方向相同，電阻有正的電壓降 $IR$；若反向，則為 $-IR$）。
KVL（克希荷夫電壓定律）：沿任意閉合迴路，所有元件的電壓降代數和為零（式 $\eqref{eq2:kvl}$）。物理根源：靜電場是保守場（路徑無關）。
⚠️ 若迴路圍住時變磁通，KVL 失效，需改用法拉第定律。
圖 2： KVL 關心的是沿閉合迴路走一圈後，電位變化的總和必須回到零。
KVL 適用的條件
KVL 要求電場是保守場，也就是空間中沒有時變磁場穿過迴路（法拉第定律：$\oint \vb{E} \cdot \dd{\vb{l}} = -\dv*{\Phi_B}{t}$）。在直流電路或低頻交流電路中，這個條件通常滿足。含有電感（inductor）或快速變化電流的電路需要更小心。
圖 3： 若閉合迴路中穿過時變磁通，感應電場不再是保守場，一般形式的 KVL 必須改用法拉第定律修正。
KCL 與 KVL 的互補關係
對一個有 $n$ 個節點、$b$ 條支路的電路：
- KCL 可以列出 $n - 1$ 條獨立方程式（其中一個節點的方程式是其餘節點方程式之和，不獨立）。
- KVL 可以列出 $b - n + 1$ 條獨立方程式（對應獨立迴路數）。
兩者合起來恰好有 $b$ 條方程式——等於支路電流的個數，剛好可以完全解出電路。
節點電壓法選擇只用 KCL（配合歐姆定律），直接以節點電位為未知數，省去了繁瑣的迴路選取。這是解複雜電路最常用的系統方法。
例：惠斯通電橋
考慮一個四節點電路：
\[A \xrightarrow{R_1} B \xrightarrow{R_3} D, \quad A \xrightarrow{R_2} C \xrightarrow{R_4} D, \quad B \xrightarrow{R_5} C\]

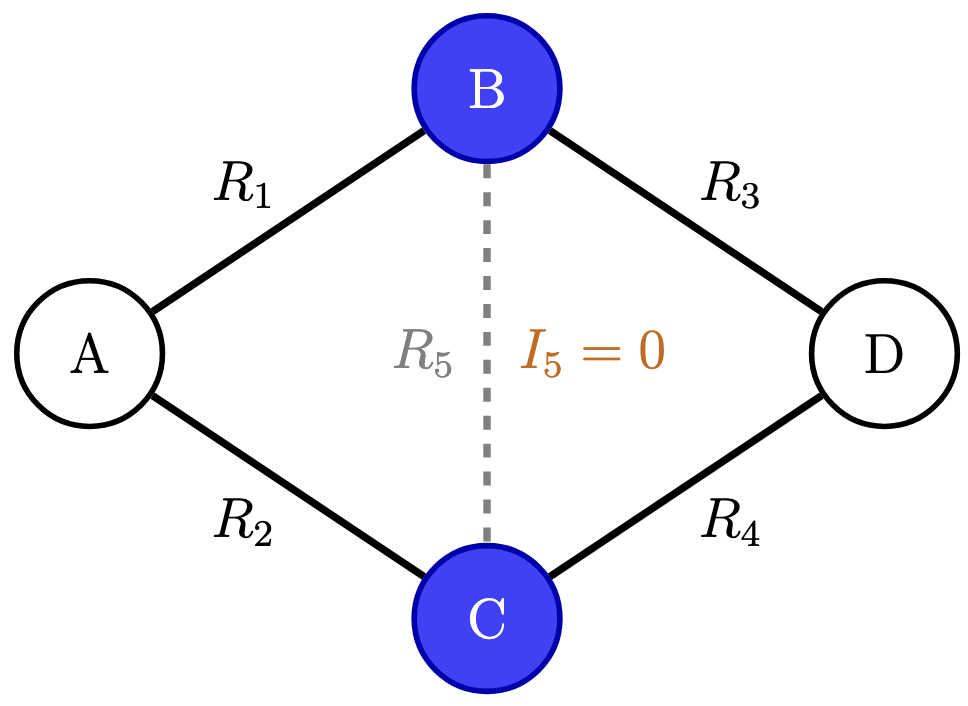

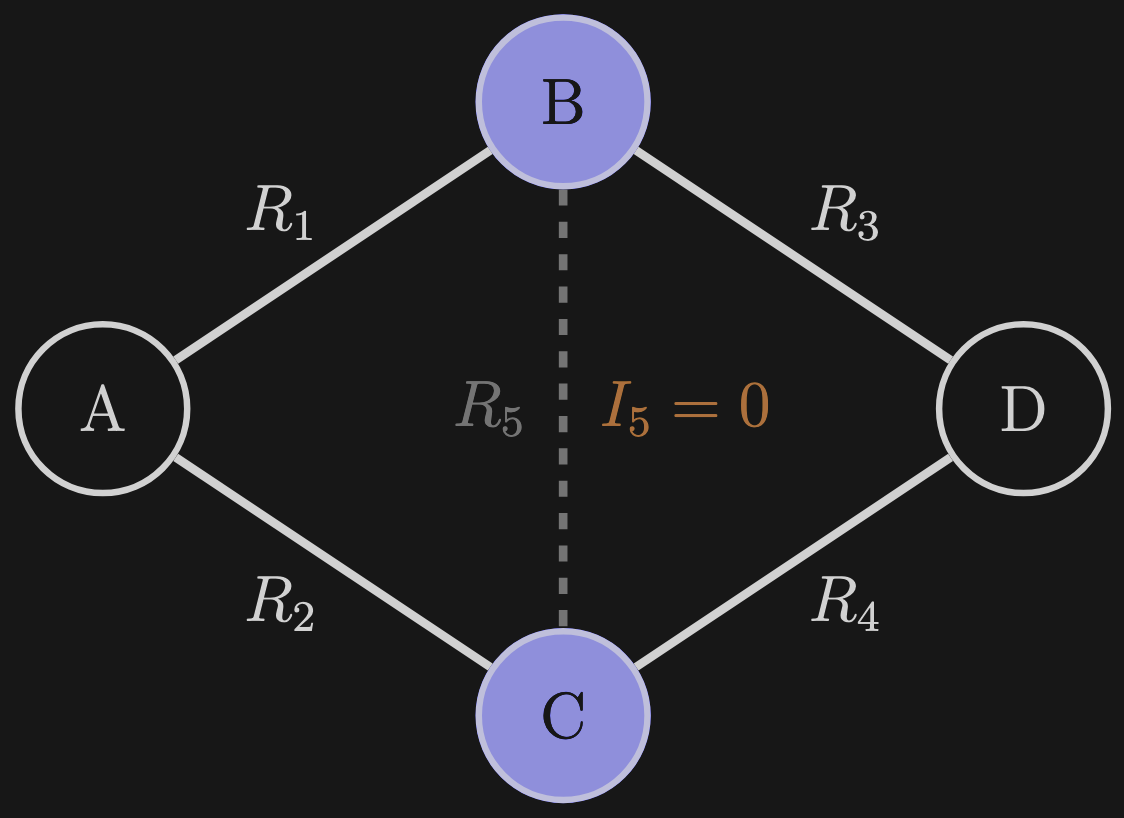

圖 4： 惠斯通電橋平衡時，$B$ 與 $C$ 電位相同，因此中間支路 $R_5$ 沒有電流。
設 $V_A = V$，$V_D = 0$，求各節點電位。
用節點電壓法，對節點 $B$ 列 KCL：
\[\frac{V - V_B}{R_1} = \frac{V_B - V_D}{R_3} + \frac{V_B - V_C}{R_5} \tag{7}\label{eq2:wb}\]對節點 $C$ 列式 $\eqref{eq2:kcl-node}$：
\[\frac{V - V_C}{R_2} + \frac{V_B - V_C}{R_5} = \frac{V_C - V_D}{R_4} \tag{8}\label{eq2:wc}\]兩條方程式，兩個未知數 $V_B, V_C$，解出後就能求任意支路電流。
特別情況： 若 $R_1 R_4 = R_2 R_3$，可以驗算出 $V_B = V_C$，電橋中間那條支路（$R_5$）沒有電流流過。這就是惠斯通電橋（Wheatstone bridge）的平衡條件，也是一種對稱性的體現。
第一篇的再詮釋
回顧第一篇的立方體問題。我們設起點 A 電位為 $1$，終點 H 電位為 $0$，然後對 B 型和 C 型節點各列一條 KCL 方程式：
對 B 型節點（代表 $(1,0,0)$，電位 $b$，3 個鄰居電位分別為 $1, c, c$），套用式 $\eqref{eq2:kcl-node}$（即第一篇的節點電壓方程式）：
\[\frac{1-b}{R} + \frac{c-b}{R} + \frac{c-b}{R} = 0\]這就是式 $\eqref{eq2:kcl}$——流入該節點的電流總和為零。
起點 A 不是內部節點，不能對它列 KCL（它連接著外部電源，會有外加電流注入）。但一旦解出 $b$ 和 $c$，我們能計算從 A 流出的電流 $I$，再得到 $R_{\text{eq}} = 1/I$。
這裡隱含了一個 KVL 的應用： 從 A 經任意路徑到 H，電位差的總和都是 $V_A - V_H = 1$。不管走哪條路，結果相同——這保證了「等效電阻」的概念是良好定義的。
總結
| 定律 | 物理根源 | 數學表達 | 應用 |
|---|---|---|---|
| KCL | 電荷守恆（穩態） | 式 $\eqref{eq2:kcl-node}$ | 對每個內部節點列一條方程式 |
| KVL | 電場保守性 | 式 $\eqref{eq2:kvl}$ | 驗算解、分析平衡條件 |
節點電壓法的精神：選電位為未知數，用 KCL 列方程式，聯立求解。不需要猜電流方向，也不需要選迴路，是處理多節點電路最系統的方法。
下一篇探討：在立方體問題裡，我們「感覺上」把等價節點的電位設成相同——這個直覺有沒有更嚴格的根據？答案來自對稱性的精確數學語言。
